太陽能移動信號燈采用高亮度LED發光管作為發光材料，蓄電池＋太陽能電池板作為電源，外形采用一體式結構，所有部件均嵌入其中，具有外形美觀，移動方便、操作簡單等特點，特別適用于臨時路口的交通控制。
技術指標
外形尺寸：底座840×500mm，高度2100～2700mm可調。
殼體材質：金屬。
總重量：82kg。
信號燈規格：Φ250，四面，紅、黃、綠三合一。
輸出信號燈數量：12路，兩個方向分別輸出左轉、滿盤紅黃綠燈。
運行方式：定周期、黃閃、關燈、多時段、手動。
可選配無線遙控手動功能，遙控可靠距離大于30米。
最大可設時段數量：8個。
可設相位方案：8套，每套相位方案最大可設相位數量：8步。
配置蓄電池容量：12V/100AH。
蓄電池充滿后連續工作時間：大于5天。
信號燈組成

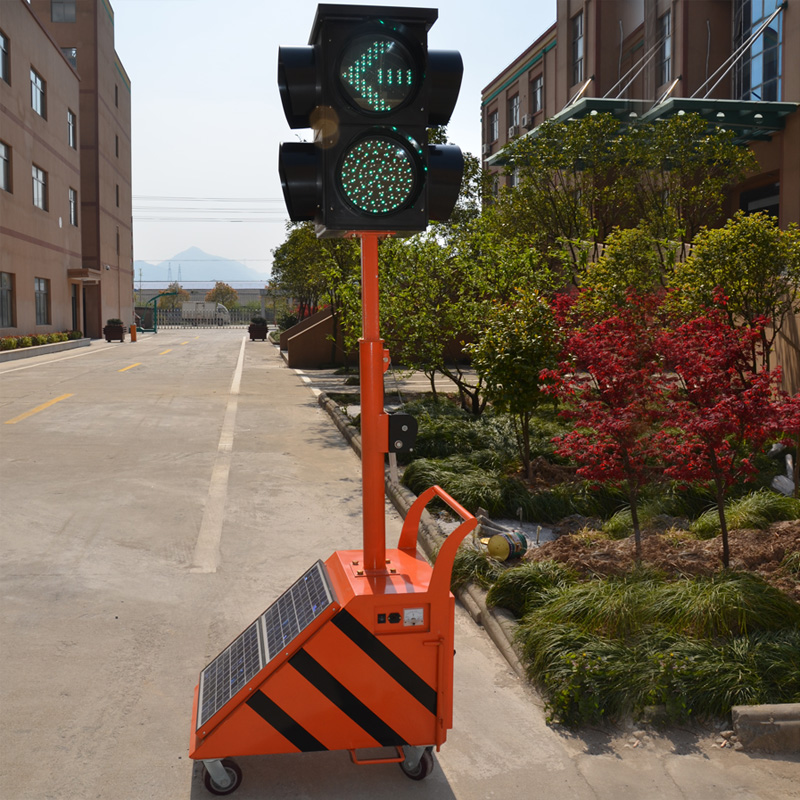

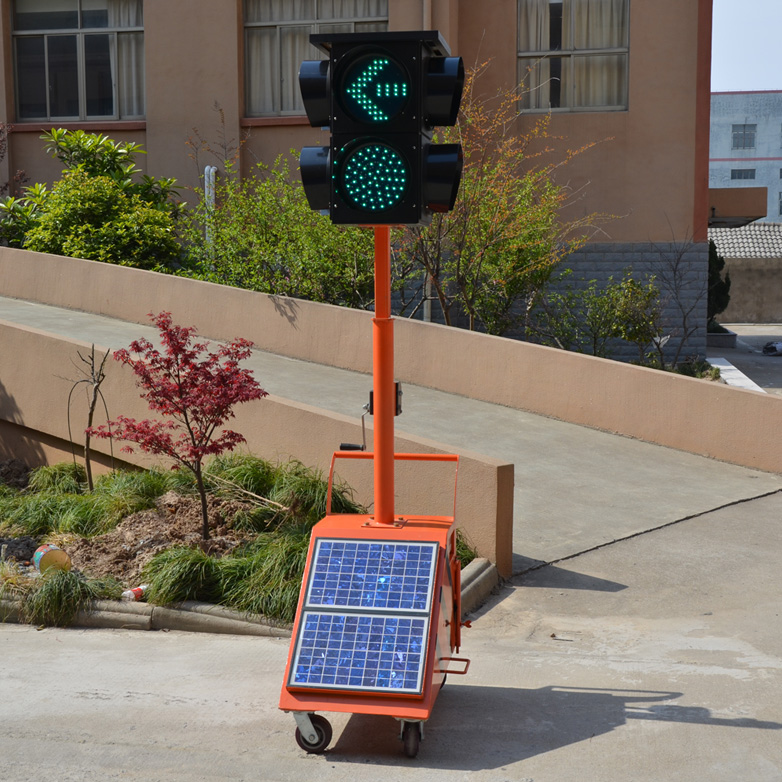

移動燈由燈頭、可升降連接桿和底座組成。
初次安裝
由于運輸距離，廠家在運輸包裝前將移動燈分成燈頭、連接桿和底座拆分后分別打包，因此用戶收到移動燈后請按如下步驟組裝：
固定連接桿和燈頭，通過廠家原配的螺絲等配件按上圖連接燈頭和連接桿，在連接前應將燈頭引出的連接線穿入連接桿中間的穿線管，并從連接桿下面拉出，注意不要損傷電纜外包橡膠皮。由于連接桿穿線管穿入燈頭月40cm，在計算穿線長度時應保證該長度。
固定連接桿和底座，打開底座門——>將控制器電源開關和底座側面的電源開關打到“關”位置——>將燈頭通過連接桿引出的電纜線穿入底座穿線管，并用鉤子等工具將電纜線從底座穿線管拉出——>用螺絲擰緊。
安裝帽沿，將廠家所配的帽沿用4*6不銹鋼螺絲固定在發光單元表面，注意應將帽沿嵌入蓋板夾層中。在安裝固定螺絲時不能一次性擰死，待四個螺絲均擰進后再統一擰緊。
接線，將燈頭引出線按線纜標記分別接入控制器接線板的接線柱中，注意按標記一一對應。
開機檢查，打開底座側面的電源開關，移動燈應正常工作，通過控制器面板檢查移動燈工作狀態。工作原理及操作方式見后面介紹。
移動與使用
本移動燈為可移動設備，建議按如下步驟使用
將移動燈通過運輸工具運載到目的地。在搬運時特別是上下車時注意輕抬輕放，合理的方法是拉出底座下面的輔助拉手，一手抓住移動燈拖拉把手、另一手抓住輔助拉手，兩人同時用力抬升。
卸下移動燈后利用拖拉把手將移動燈挪到適當的位置，注意將安裝太陽能板的一面朝向南方或東南方。
踩下腳輪止動板，放下輔助固定桿并將固定用的蝶形螺絲擰緊。
開機，本移動燈有兩個并聯開關，分別位于移動燈底座側面和控制器面板，任一個開關打開即表示開機。因此若不需要開底座門而簡單地開關機運行，應將控制器電源開關打到關位置。
移動燈開機后按黃閃（10秒）——>四面紅燈（5秒）——>正常運行順序投入運行。
檢查蓄電池，通過底座側面的電壓表檢查移動燈蓄電池電壓，若蓄電池電壓低于12V，應注意及時充電。
必要時設置運行參數，包括運行方式、相位控制方式等，有關操作方法參見后面介紹。
本移動燈安裝有太陽能板，但由于天氣等原因影響移動燈的充電效果，不適合長期使用，因此應定期檢查蓄電池是否欠壓。
使用結束，應首先關閉移動燈，將移動燈移到陽光照射條件良好的地方，并將移動燈太陽能板朝向正南或東南方向。
充電：若由于陽光條件不足導致蓄電池欠壓，應通過市電實施充電，本移動燈配有簡單充電器，充電方法為將移動燈自帶的電源線一頭插入移動燈側面的電源插座，另一頭插入市電插座。連續充電8小時以上。若需要快充，應向廠家另購專門充電器。
運行方式介紹
定周期運行方式，指控制器按預設的相位方案依次驅動信號燈的亮滅，具體運行哪套相位方案可以通過常量設置或時段方案設置進行選擇。
黃閃，機動車信號燈黃燈閃爍，黃閃可以通過面板上的開關人工切換，也可以通過多時段方案自動切換。
關燈，表示信號燈滅燈，關燈方式可以通過關閉控制器電源切換，也可以通過多時段方案自動切換。
運行方式切換
如上所述，信號燈運行方式包括定周期、黃閃、關燈、多時段、手動。
正常運行：開機后若狀態顯示區中“多時段”、“黃閃”、“手動”均不亮，即開關區中的“多時段”、“黃閃”、“手動”開關均打到“O”位置，表示控制器處于正常相位運行狀態，將自動取出常量設置中預設的相位方案運行，液晶顯示屏顯示當前運行狀態和倒計時，如“A－XX：YY”，其中“A“表示當前運行的相位，如1表示當前運行在第一相位、2表示運行在第二相位，等等，XX表示A向倒計時，YY表示B向倒計時。
手自動切換，在信號燈運行在定周期狀態下，若將“手動”開關打到“手動”位置，相應“手動”指示燈亮，信號燈將停留在當前燈色不變，一直到用戶將“手動”開關打回到“自動”位置。
黃閃切換，若將“黃閃”開關打到“黃閃”位置，則無論其他開關打到何位置，信號燈均運行“黃閃”。
多時段切換，若將“黃閃”開關打到“正�！蔽恢�，將“多時段”開關打到“多時段”位置，信號燈將按多時段方式運行，控制器通過判斷當前時間處于時段方案中的哪個時段區間，并取出該區間的運行參數執行相關的運行方式，如定周期、黃閃、關燈等。有關多時段的設置參見下面有關介紹。
相位方案提取，控制器在正常運行狀態下（即“多時段”、“黃閃”、“手動”開關均打到“O”位置），通過常量設置中的第一個參數決定當前運行第幾套相位方案；若控制器處于多時段運行方式，則由多時段運行參數中的第4個參數決定當前時段運行的相位方案序號。
手動和手動換相
注意：為了保證交通安全，無論何時，燈色切換均需經過：綠燈－綠閃－黃燈－紅燈－綠燈過程。
顯示窗顯示含義及切換

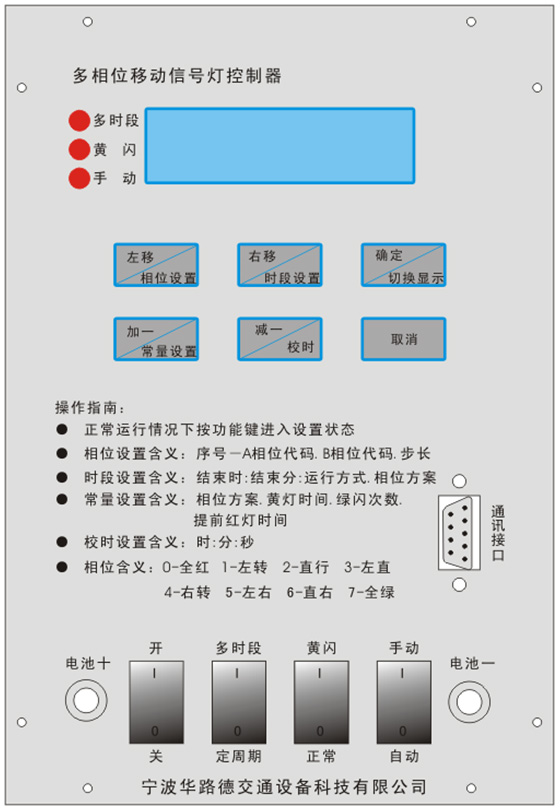

液晶顯示屏在不同運行狀態下顯示不同信息，用戶還可以通過“確定/切換顯示”按鍵切換顯示信息
在定周期運行方式下，顯示運行狀態和倒計時，顯示含義如上面所述。若蓄電池處于缺電狀態，該畫面將被缺電提示取代，如“BA――Lo”。
在黃閃或關燈（通過多時段設置）運行狀態下，液晶屏不顯示，若蓄電池處于缺電狀態，該畫面將被缺電提示取代。
用戶通過按“確定/切換顯示”鍵可以切換顯示信息，具體信息為
當前時間，如“12：15：28”。
蓄電池電壓：如“BA：12.58”，單位為伏。
太陽能電池電壓：如“SU：14.06”單位為伏。
相位方設置
本移動燈控制器最多可設置8套相位方案，每套相位方案最大可以設置8個相位，每個相位包含了三個參數：A向信號燈組合、B向信號燈組合和相位時間。
按“取消”鍵，再按“左移/相位設置”鍵進入相位方案設置，液晶顯示“FA―――X”提示選擇欲設置的相位方案序號（1－8）；
按“加一”或“減一”鍵改變X值，選擇范圍為1－8，表示第一到第八套相位方案；
按“確定”鍵，控制器將取出X對應的相位方案供用戶設置并進入具體相位設置，若按“取消”鍵將退出設置；
液晶顯示“Y－A.B.XX”，含義如下
數字 | 左轉 | 直行 | 右轉 |
0 | 紅 | 紅 | 紅 |
1 | 綠 | 紅 | 紅 |
2 | 紅 | 綠 | 紅 |
3 | 綠 | 綠 | 紅 |
4 | 紅 | 紅 | 綠 |
5 | 綠 | 紅 | 綠 |
6 | 紅 | 綠 | 綠 |
7 | 綠 | 綠 | 綠 |
通過按“左移”、“右移”鍵改變編輯項目，通過按“加一”、“減一”鍵修改編輯項目。
當前相位編輯結束，按“確定”鍵，控制器暫存當前相位，同時判斷當前相位具體設置并決定下一步：
若編輯項目A、B和XX均設置成0，則表示當前相位方案設置結束，保存并退出相位設置。如當前設置的相位序號是5，則表示該相位方案總相位數是4個（5－1），通過這種方法用戶能夠動態伸縮相位方案中包含的相位數；
若當前編輯的相位序號是8，則控制器保存并退出相位設置；
除了以上兩種情形外，控制器自動取出并顯示下一相位的參數（包含A向信號燈組合、B向信號燈組合和相位時間）供用戶設置。
在任何時候按“取消”鍵，控制器將不保存本次設置并退出相位設置。
時段方案設置
控制器最大可提供8個時段供用戶選擇，每個時段包含參數：當前時段結束時、當前時段結束分、運行方式、相位方案。每個時段的起始時間是上一個時段的結束時間，第一時段的起始時間為“00：00”，最后一個時段的結束時間應設置成“23：59”。
按“取消”鍵，再按“右移/時段設置”鍵，進入時段方案設置，液晶顯示如“HH：MM：A.B”，含義如下：
通過按“左移”、“右移”鍵改變編輯項目，通過按“加一”、“減一”鍵修改編輯項目。
當前相位編輯結束，按“確定”鍵，控制器暫存當前時段，同時判斷當前時段參數具體設置并決定下一步：
在任何時候按“取消”鍵，控制器將不保存本次設置并退出時段設置。
常量設置
控制器提供四個參數供設置
設置步驟：
按“取消”鍵，再按“加一/常量設置”鍵，進入常量設置，液晶顯示如“cL：A.B.C.D”，其中A、B、C、D分別表示相位方案、黃燈時間、綠閃次數、提前紅燈時間。
通過按“左移”、“右移”鍵改變編輯項目，通過按“加一”、“減一”鍵修改編輯項目。
按“確定”鍵保存設置并退出，按“取消”鍵放棄設置并退出。
校時
按“取消”鍵，再按“減一/校時”鍵，進入校時設置，液晶顯示如“HH：MM：SS”，其中HH、MM、SS分別表示時、分、秒。
通過按“左移”、“右移”鍵改變編輯項目，通過按“加一”、“減一”鍵修改編輯項目。
按“確定”鍵保存設置并退出，按“取消”鍵放棄設置并退出。
注意：若移動燈連續關燈時間超過7天，建議開機后重新校時
遠程無線手動遙控
若信號燈增配了無線手動遙控功能，交通指揮人員可以通過隨機攜帶的手動遙控器遙控切換燈色，可靠遙控距離可達60米。
注意：欲使遙控有效，應將控制器面板上的“手動”開關打到“自動”狀態。
欠壓與充電
移動燈在運行過程中，隨時檢測蓄電池電壓，當蓄電池電壓低于11V時，信號燈將關閉輸出，并在顯示窗顯示“BA――Lo”字樣，提示用戶需要對蓄電池進行充電。
本移動燈配有簡單充電器，充電方法為將移動燈自帶的電源線一頭插入移動燈側面的電源插座，另一頭插入市電插座。連續充電8小時以上。
若需要快充，應向廠家另購專門充電器。將充電器的充電棒接到控制面板上的“電池＋”和“電池－”充電接線端子對燈內的蓄電池實施充電。
注意，在充電時應關閉信號燈控制器電源開關。
