1、 技術標準
面板顯示型執行團體標準T/CISA001-2018《面板顯示主動發光交通標志》技術要求,提供由國家級交通安全設施或產品的檢測檢驗機構出具的型式檢測合格報告。
2、 工藝說明:
● 使用4mm寬高亮側光源燈條發光,工作電壓為36v,通過導光板讓發光面發光均勻。
● 發光牌總厚度為1cm,由3M反光膜、擴散板、導光板、鋁板、滑槽、硅膠邊組成。
● 表面反射面板有擴散板和3M反光膜組成,圖文內容采用填刻膜工藝顯示顏色內容。

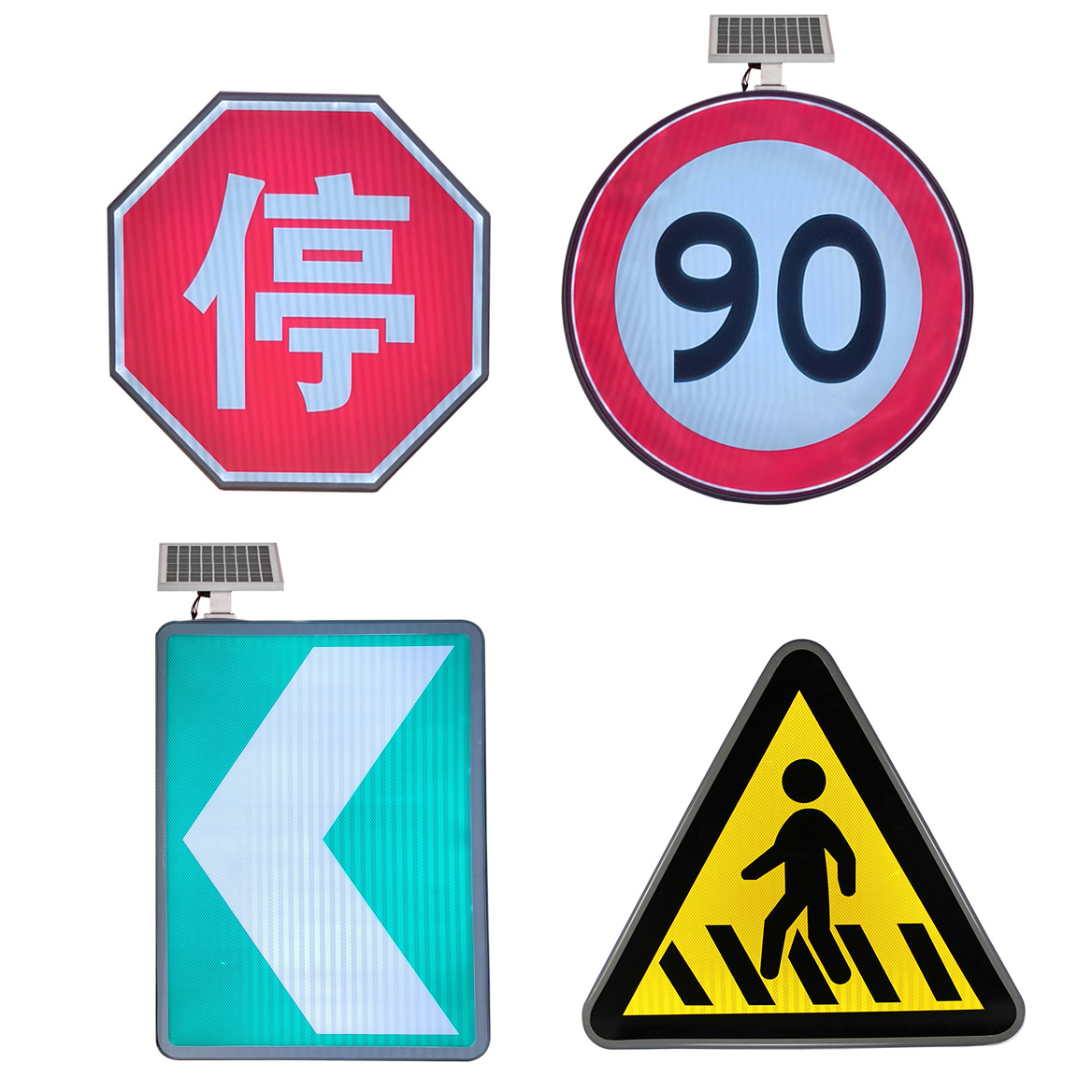

序號 | 規格型號 | 尺寸 | 備注 |
1 | 三角標志 | 700、900、1100 | |
2 | 圓牌標志 | Φ600、Φ800、Φ1000 | |
3 | 八角標志 | 800*800、600*600 | |
4 | 方形標志 | 800*800、1000*1000 | |
5 | 矩形標志 | 400*600、600*1200、8000*1300 | |
6 | 定制標志 | 客戶要求 | 不超1.5平方 |
序號 | 規格型號 | 簡要描述 | 詳情 | 訂購 |
---|---|---|---|---|
1 | JD-300AA-3B14-207Z | φ300mm,鎂壓鑄殼體,小功率LED,國標電源,玻璃色片,黑白裝飾面板,直裝 | 詳情 | |
2 | JD-300AA-3B14-207H | φ300mm,鎂壓鑄殼體,小功率LED,國標電源,玻璃色片,黑白裝飾面板,橫裝 | 詳情 | |
3 | JD-300CA-6-207Z | φ300mm,鎂壓鑄殼體,大功率發光管,國標電源,透鏡色片,黑白裝飾面板,直裝 | 詳情 | |
4 | JD-300CA-6-207H | φ300mm,鎂壓鑄殼體,大功率發光管,國標電源,透鏡色片,黑白裝飾面板,橫裝 | 詳情 | |
5 | JD-400AA-3B14-207Z | φ400mm,鎂壓鑄殼體,小功率LED,國標電源,玻璃色片,黑白裝飾面板,直裝 | 詳情 | |
6 | JD-400AA-3B14-207H | φ400mm,鎂壓鑄殼體,小功率LED,國標電源,玻璃色片,黑白裝飾面板,橫裝 | 詳情 | |
7 | JD-400AA-3C-207Z | φ400mm,鎂壓鑄殼體,小功率LED,智能電源帶報警輸出,玻璃色片,黑白裝飾面板,直裝 | 詳情 | |
8 | JD-400AA-3C-207H | φ400mm,鎂壓鑄殼體,小功率LED,智能電源帶報警輸出,玻璃色片,黑白裝飾面板,橫裝 | 詳情 | |
9 | JD-400AA-3D-207Z | φ400mm,鎂壓鑄殼體,小功率LED,智能電源不帶報警輸出,玻璃色片,黑白裝飾面板,直裝 | 詳情 | |
10 | JD-400AA-3D-207H | φ400mm,鎂壓鑄殼體,小功率LED,智能電源不帶報警輸出,玻璃色片,黑白裝飾面板,橫裝 | 詳情 | |
11 | JD-400CA-6-207Z | φ400mm,鎂壓鑄殼體,大功率發光管,國標電源,透鏡色片,黑白裝飾面板,直裝 | 詳情 | |
12 | JD-400CA-6-207H | φ400mm,鎂壓鑄殼體,大功率發光管,國標電源,透鏡色片,黑白裝飾面板,橫裝 | 詳情 | |
13 | JD-400CA-6C-207Z | φ400mm,鎂壓鑄殼體,大功率發光管,智能電源帶報警輸出,透鏡色片,黑白裝飾面板,直裝 | 詳情 | |
14 | JD-400CA-6C-207H | φ400mm,鎂壓鑄殼體,大功率發光管,智能電源帶報警輸出,透鏡色片,黑白裝飾面板,橫裝 | 詳情 | |
15 | JD-400CA-6D-207Z | φ400mm,鎂壓鑄殼體,大功率發光管,智能電源不帶報警輸出,透鏡色片,黑白裝飾面板,直裝 | 詳情 | |
16 | JD-400CA-6D-207H | φ400mm,鎂壓鑄殼體,大功率發光管,智能電源不帶報警輸出,透鏡色片,黑白裝飾面板,橫裝 | 詳情 | |
17 | JD-300AB-3-Y307-4800 | φ300mm,鋁型材殼體,小功率LED,常規恒流電源,玻璃色片,無裝飾面板,一體化燈桿,桿高4.8米 | 詳情 | |
18 | JD-400AB-3B14-Y307-5400 | φ300mm,鋁型材殼體,小功率LED,國標電源,玻璃色片,無裝飾面板,一體化燈桿,桿高5.4米 | 詳情 |
序號 | 文件名稱 | 簡述 | 查看 |
---|---|---|---|
1 | LED主動發光道路交通標志 GB_T 31446-2015 免費下載 | LED主動發光器件為發光源顯示圖形符號、文字等內容,向道路利用者傳遞信息的交通標志,包括警告標志、禁令標志、指示標志、指路標志、旅游區標志、作業區標志、輔助標志、告示標志等。 | 查看 |
2 | 移動式道路交通信號燈TCTS19-2023,完整版免費下載! | T/CTS 19-2023,中國道路交通安全協會發布《移動式道路交通信號燈》團體標準,寧波華路德交通設備科技有限公司起草單位之一! | 查看 |
3 | 一體化人行燈燈桿尺寸圖 | 查看 | |
4 | 一體化機動車燈桿尺寸圖 | 查看 | |
5 | 信號燈安裝支架 | 查看 | |
6 | 鋁壓鑄尺寸圖 | 鋁壓鑄尺寸圖 | 查看 |
7 | 鋁型材尺寸圖 | 查看 | |
8 | GB 25280-2016 道路交通信號控制機免費下載 | 查看 | |
9 | 補光燈上位機設置軟件 | 查看 | |
10 | 補光燈上位機設置軟件使用說明 | 查看 |
產品呈現格式:
● 通用產品名稱和公司內部對應的圖案號,如機動車信號燈(圖案號:07)
● 產品圖片,對于ton共產品僅呈現鎂鋁壓鑄信號燈餓圖片,其他產品圖片請在網站查看或直接向我司銷售索取
● 產品選型表,沒類黑屏根據規格,發光材料,電源類型,面罩類型,裝飾面板,殼體,安裝方式等可細分為多種型號的產品,該列表將幫助您快速完成產品的選型
● 通過網站上產品“自選配置”功能 ,可快速生成產品型號
● 并不是所有圖案的信號燈都可組成多達3000多種不同型號的產品,是否存在可電詢我公司銷售(0574-63973388)
產品的差異:
● 同一類圖案的信號燈產品因不同的選型其價格有所差別,在此我們鄭重承諾:價格只涉及生產成本,不涉及質量與可靠性
● 運輸方式(貨運或快遞)和距離。
● 質保期
● 是否上門安裝指導
● 賬期(現款、固定賬期、年底總結算等)
質保與售后服務承諾:
● 默認情況下,質量保證期為一年,在質保期內,除人為或不可抗力因素外,對所有產品實行保修包換。
● 質保期外出現產品故障,原則上寄回公司返修,公司將依據產品修復情況酌情收取成本費,單個產品修復材料成本20元免收維修費。
● 我公司售后維護人員聯系電話7*24小時開機,隨時為您提供安裝、調試、故障排查等遠程指導。
● 我公司售后服務人員會定期或不定期到各個銷售區域巡檢,請關注我公司公眾號。
